¿Qué es la NFPA 59A?
La NFPA 59A es el estándar de la National Fire Protection Association para la producción, almacenamiento y manejo de gas natural licuado (GNL). Cubre el emplazamiento de la instalación, el diseño y la construcción de tanques y equipos, la operación y mantenimiento, y la protección contra incendios, la seguridad y la respuesta a emergencias.
El GNL se almacena a unos −162 °C y, al vaporizarse, ocupa alrededor de 600 veces más volumen que en estado líquido. Esa combinación (temperatura criogénica, gran expansión y un gas inflamable) es la razón de que la norma exija separaciones, contención de derrames, alivio de presión y detección específicos.

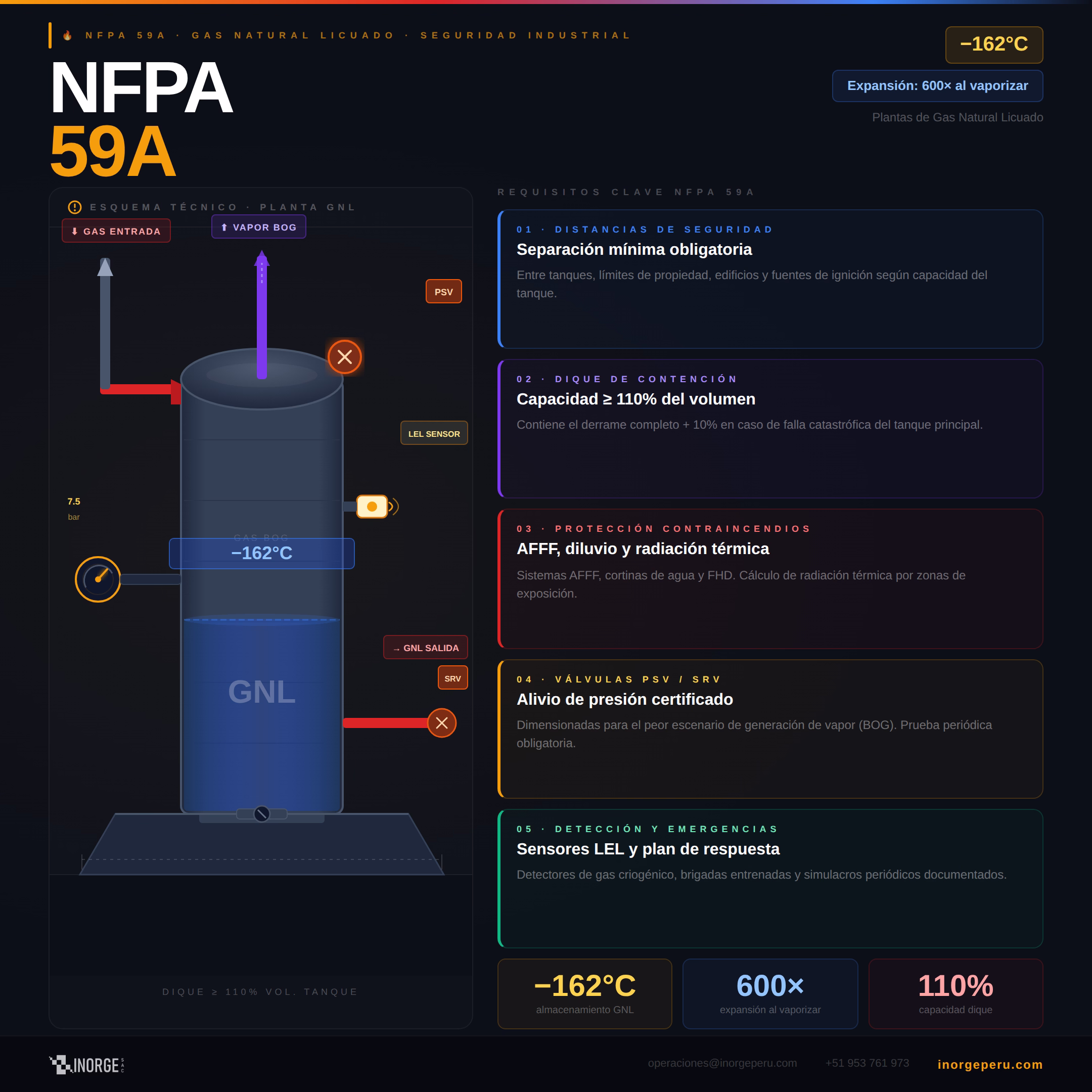

Qué exige en la práctica
- Distancias de seguridad: separación entre tanques, límites de propiedad, edificios y fuentes de ignición, según la capacidad del tanque.
- Contención de derrames: diques o áreas de contención dimensionados para retener el líquido de una falla del tanque.
- Protección contra incendios: sistemas de agua, espuma y polvo químico, y cálculo de radiación térmica para definir las zonas de exposición.
- Alivio de presión: válvulas dimensionadas para el peor escenario de generación de vapor (BOG), con pruebas periódicas.
- Detección y emergencias: detectores de gas, de llama y de baja temperatura, paradas de emergencia y un plan de respuesta con simulacros.
Los valores exactos (distancias, volúmenes de contención, capacidades) dependen de la edición vigente de la norma y de la capacidad de tus tanques. Los definimos en la ingeniería, no con reglas generales.
NFPA 59A, 58 o 52: cuál aplica
| Instalación | Norma NFPA de referencia | Observación |
|---|---|---|
| Gas natural licuado (GNL) | NFPA 59A | Producción, almacenamiento y manejo de GNL. |
| Gas licuado de petróleo (GLP) | NFPA 58 | Código del gas licuado de petróleo. |
| Gas natural comprimido (GNC) vehicular | NFPA 52 | Sistemas de combustible de gas natural vehicular. |
Un mismo proyecto puede cruzar varias normas (por ejemplo, GNL con estación de GNC). En Perú, Osinergmin supervisa las instalaciones de gas e hidrocarburos y, cuando no existe una norma técnica nacional equivalente, remite a normas NFPA (por ejemplo, la NFPA 20 para bombas contra incendios en plantas de GLP). Confirma con tu proceso de licenciamiento qué versión y capítulos te aplican.
Qué hacemos en plantas GNL y GNC
- Ingeniería básica y de detalle para plantas de GNL y GNC.
- Análisis de riesgo (What If, NFPA 551 y radiación térmica) para definir la protección necesaria.
- Diseño e instalación de sistemas contra incendios: bombeo NFPA 20, red de agua, espuma, agua pulverizada y detección.
- Tuberías y recipientes bajo ASME B31.3, B31.8 y Sección VIII; tanques y venteo bajo API 650 y 2000.
- Procurement, construcción civil y montaje de equipos.
- Pruebas, commissioning y puesta en marcha.
Cómo trabajamos
- Ingeniería conceptual. Alcance, capacidad, emplazamiento y normas aplicables.
- Análisis de riesgo. Escenarios de fuga, ignición y exposición; radiación térmica y distancias; definición de la protección requerida.
- Ingeniería de detalle. Planos, memorias de cálculo (incluido el hidráulico del sistema contra incendios) y especificaciones.
- Procura y construcción. Suministro de equipos, obra civil y montaje.
- Pruebas y puesta en marcha. Pruebas funcionales, commissioning y entrega con documentación técnica completa.
Proyecto de referencia
Sistema ACI en planta GNL/GNC (Lima, 2023). Sistema de agua contra incendios con bombeo bajo NFPA 20 para Punto de Distribución SAC. Más casos en proyectos ejecutados.
Preguntas frecuentes
¿Qué cubre la NFPA 59A?
Cubre la producción, el almacenamiento y el manejo de gas natural licuado (GNL): emplazamiento, diseño y construcción de tanques y equipos, operación y mantenimiento, y protección contra incendios, seguridad y respuesta a emergencias.
¿La NFPA 59A aplica a plantas de GNC?
No directamente: la NFPA 59A trata el GNL. Para gas natural comprimido (GNC) vehicular se usa la NFPA 52, y para GLP la NFPA 58. Revisamos contigo qué normas cruzan tu proyecto.
¿Qué sistemas contra incendios necesita una planta de GNL?
Depende del análisis de riesgo y de la capacidad de la planta. Normalmente incluye agua contra incendios con bombeo (NFPA 20), espuma o polvo químico, protección de exposiciones con agua pulverizada, y detección de gas, llama y baja temperatura con paradas de emergencia.
¿Quién fiscaliza estas instalaciones en Perú?
Osinergmin supervisa las instalaciones de gas e hidrocarburos. Cuando no hay una norma técnica nacional equivalente, remite a normas NFPA. Confirma con tu proceso de licenciamiento qué versión y capítulos te aplican.
¿Hacen el análisis de riesgo y también la ingeniería y construcción?
Sí. Cubrimos análisis de riesgo, ingeniería básica y de detalle, procurement, construcción y montaje, y pruebas y puesta en marcha. Puedes contratar solo una etapa o el conjunto (EPC).
¿Qué es el BOG?
Es el boil-off gas: el vapor que se genera en un tanque de GNL por el calor que entra al sistema. Las válvulas de alivio y el manejo del BOG se dimensionan para el peor escenario de generación de vapor.
